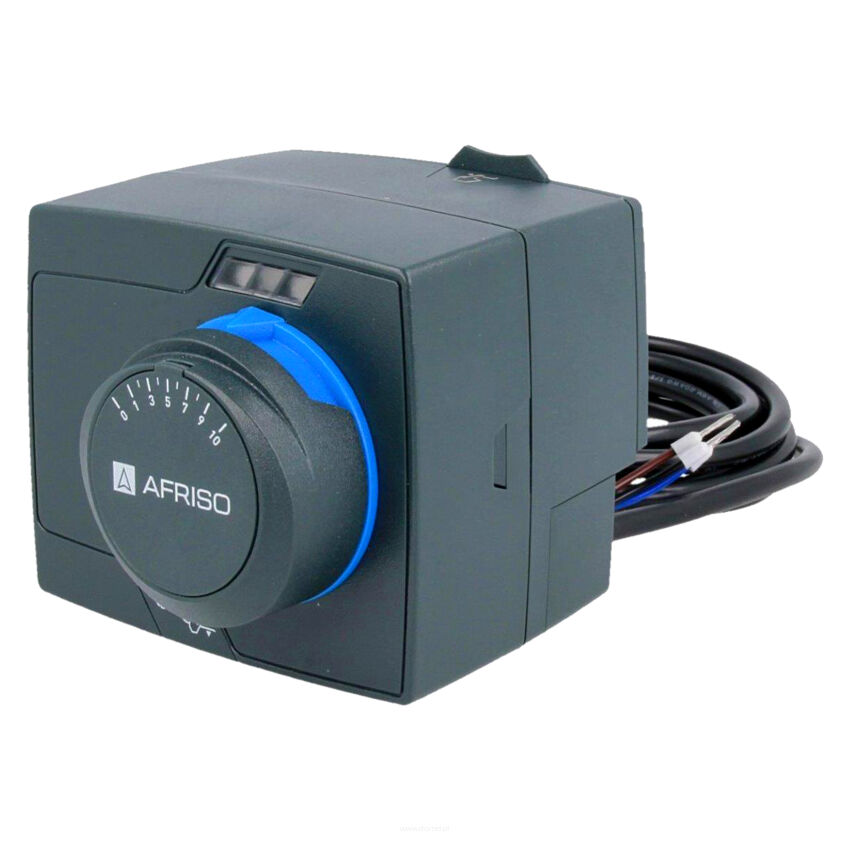

Napęd zaworu mieszającego Afriso ARM 343 PROCLICK - zasilanie 230 V
- Watch the product:
- Add feedback:
- Code: 4188
- Manufacturer: AFRISO
- Manufacturer's code: 5902510003234
- Weight: 2 kg
-
Availability:
None
- Net Price: €91.81 €112.93
- szt.
-
Payment in cash, Payment via bank transfer, Przelewy24, Osobista płatność przy odbiorze, Płatność odroczona (tylko dla zweryfikowanych Klientów), eService (card or bank transfer), Zapłacę przy odbiorze listonoszowi
-
Buy now, pay in 30 days.
-
Fast Blik payments.
The product is shipped within 24 hours.
We complete the order within 24 hours.
You can return the product within 14 days.
OPIS PRODUKTU
ARM 343 PROCLICK siłownik elektryczny przeznaczony do sterowania obrotowymi zaworami mieszającymi. Zakres obrotu 90°. Możliwa praca w trybie ręcznym.
Siłownik wyróżnia się nowoczesną konstrukcją i atrakcyjnym wyglądem. Dostępne wersje z wyłącznikiem pomocniczym ustawianym w zakresie 0÷90°. Skala na pokrętle określa stopień otwarcia zaworu. Diody LED określają kierunek obrotu zaworu. Możliwe ręczne obracanie zaworu dzięki zastosowaniu specjalnego sprzęgła. Siłownik ARM wyposażony jest w system chroniący siłownik przed uszkodzeniem w momencie zablokowania się zaworu. Nie wymaga konserwacji. Dostarczany jest z przewodem elektrycznym o długości 2 m.
- napięcie zasilania - 230 V AC
- czas obrotu o 90° - 120 sekund
- moment obrotowy - 6 Nm
- rodzaj sterowania - 3-punktowe
Czy siłownik elektryczny ARM wyposażony jest w wyłączniki krańcowe?
Tak. Każdy siłownik elektryczny ARM wyposażony jest w wyłączniki krańcowe. Ich zadaniem jest rozłączenie napięcia w skrajnych pozycjach siłownika - zawór mieszający w pełni otwarty i całkowicie zamknięty.
Czy siłowniki firmy AFRISO mogą pracować z kątem obrotu większym niż 90°?
Siłowniki firmy AFRISO dzięki zamontowanym wyłącznikom krańcowym pozwalają na pracę siłownika tylko w kącie obrotu 90°.
Jaka jest różnica między sterowaniem 2-punktowym, 3-punktowym i proporcjonalnym siłownika? Które sterowanie wybrać?
Sterowanie 2-punktowe ma dwa punkty pracy: obróć zawór w lewo i obróć zawór w prawo. Z siłownika wyprowadzone są 3 przewody (neutralny oraz dwa prądowe). Napięcie cały czas jest podawane na jeden z przewodów prądowych (czarny). W tym momencie siłownik obraca się w jedną ze stron, zależną od ustawienia zworki. Jeśli napięcie zostanie podane również na drugi przewód (brązowy) zawór zacznie obracać się w drugą stronę. Nie ma możliwości zatrzymania pracy siłownika w stanie pośrednim. Siłownik pracuje do momentu aż osiągnie jeden ze stanów krańcowych i zostanie wyłączony przez wyłącznik krańcowy. Możliwe jest zasilanie 230 V AC lub 24 V AC.
Takie siłowniki montowane są na zaworach, które pracują w funkcji przełączania, np. pomiędzy dwoma odbiornikami ciepła.
Sterowanie 3-punktowe ma 3 punkty pracy: obróć zawór w lewo, obróć zawór w prawo, zatrzymaj zawór. Z tego siłownika, podobnie jak przy 2-punktowym, również wyprowadzone są trzy przewody (neutralny i dwa prądowe), natomiast jest możliwość, że napięcie nie jest podawane na żaden z przewodów prądowych, co oznacza możliwość zatrzymania siłownika w punkcie pośrednim. Możliwe jest zasilanie 230 V AC lub 24 V AC.
Takie siłowniki są stosowane w układach mieszania, np. ciepłej wody z kotła i zimnej powracającej z instalacji.
Sterowanie proporcjonalne również płynnie steruje obracaniem zaworu. Dzięki swojej konstrukcji jest to sterowanie bardzo dokładne. Siłownik proporcjonalny musi współpracować ze sterownikiem proporcjonalnym i musi być zasilany napięciem 24 V AC lub 24 V DC. Z siłownika wyprowadzone są 4 przewody - dwa do zasilania („+” i „-”) oraz dwa do odpowiedniego połączenia ze sterownikiem („Y” i „U”). Sterownik podaje na te przewody krótkie impulsy, a następnie po każdym z nich bada jak to działanie wpłynęło na instalację. Jeśli jest konieczna zmiana podaje kolejny impuls. Jeśli natomiast zmiana nie jest konieczna sterownik nie podaje napięcia na żaden z przewodów. Impulsy te mogą być w jednym z zakresów do wyboru: 0...10 V, 2...10 V, 0...20 mA, 4...20 mA.
Takie siłowniki są stosowane w układach mieszania, gdzie bardzo ważna jest stabilizacja temperatury czynnika zmieszanego, np. w instalacjach chłodniczych, klimatyzacyjnych, rzadziej w grzewczych.
Czy siłowniki AFRISO ARM pasują na obrotowe zawory mieszające innych producentów?
Siłowniki ARM są dostarczane standardowo z dwoma zestawami montażowymi:
- w kolorze szarym do zaworów: ARV AFRISO, ESBE (typ MG, G, F), Seltron, Somatherm, Hora, WIP, PAW, LK, BARBERI, BRV, IMIT, IVAR, HOVAL, OLYMP
- w kolorze czarnym do zaworów: ESBE (typ VRG), Danfoss (typ HRB).
ARM 343 PROCLICK siłownik elektryczny przeznaczony do sterowania obrotowymi zaworami mieszającymi. Zakres obrotu 90°. Możliwa praca w trybie ręcznym.
Siłownik wyróżnia się nowoczesną konstrukcją i atrakcyjnym wyglądem. Dostępne wersje z wyłącznikiem pomocniczym ustawianym w zakresie 0÷90°. Skala na pokrętle określa stopień otwarcia zaworu. Diody LED określają kierunek obrotu zaworu. Możliwe ręczne obracanie zaworu dzięki zastosowaniu specjalnego sprzęgła. Siłownik ARM wyposażony jest w system chroniący siłownik przed uszkodzeniem w momencie zablokowania się zaworu. Nie wymaga konserwacji. Dostarczany jest z przewodem elektrycznym o długości 2 m.
- napięcie zasilania - 230 V AC
- czas obrotu o 90° - 120 sekund
- moment obrotowy - 6 Nm
- rodzaj sterowania - 3-punktowe
Czy siłownik elektryczny ARM wyposażony jest w wyłączniki krańcowe?
Tak. Każdy siłownik elektryczny ARM wyposażony jest w wyłączniki krańcowe. Ich zadaniem jest rozłączenie napięcia w skrajnych pozycjach siłownika - zawór mieszający w pełni otwarty i całkowicie zamknięty.
Czy siłowniki firmy AFRISO mogą pracować z kątem obrotu większym niż 90°?
Siłowniki firmy AFRISO dzięki zamontowanym wyłącznikom krańcowym pozwalają na pracę siłownika tylko w kącie obrotu 90°.
Jaka jest różnica między sterowaniem 2-punktowym, 3-punktowym i proporcjonalnym siłownika? Które sterowanie wybrać?
Sterowanie 2-punktowe ma dwa punkty pracy: obróć zawór w lewo i obróć zawór w prawo. Z siłownika wyprowadzone są 3 przewody (neutralny oraz dwa prądowe). Napięcie cały czas jest podawane na jeden z przewodów prądowych (czarny). W tym momencie siłownik obraca się w jedną ze stron, zależną od ustawienia zworki. Jeśli napięcie zostanie podane również na drugi przewód (brązowy) zawór zacznie obracać się w drugą stronę. Nie ma możliwości zatrzymania pracy siłownika w stanie pośrednim. Siłownik pracuje do momentu aż osiągnie jeden ze stanów krańcowych i zostanie wyłączony przez wyłącznik krańcowy. Możliwe jest zasilanie 230 V AC lub 24 V AC.
Takie siłowniki montowane są na zaworach, które pracują w funkcji przełączania, np. pomiędzy dwoma odbiornikami ciepła.
Sterowanie 3-punktowe ma 3 punkty pracy: obróć zawór w lewo, obróć zawór w prawo, zatrzymaj zawór. Z tego siłownika, podobnie jak przy 2-punktowym, również wyprowadzone są trzy przewody (neutralny i dwa prądowe), natomiast jest możliwość, że napięcie nie jest podawane na żaden z przewodów prądowych, co oznacza możliwość zatrzymania siłownika w punkcie pośrednim. Możliwe jest zasilanie 230 V AC lub 24 V AC.
Takie siłowniki są stosowane w układach mieszania, np. ciepłej wody z kotła i zimnej powracającej z instalacji.
Sterowanie proporcjonalne również płynnie steruje obracaniem zaworu. Dzięki swojej konstrukcji jest to sterowanie bardzo dokładne. Siłownik proporcjonalny musi współpracować ze sterownikiem proporcjonalnym i musi być zasilany napięciem 24 V AC lub 24 V DC. Z siłownika wyprowadzone są 4 przewody - dwa do zasilania („+” i „-”) oraz dwa do odpowiedniego połączenia ze sterownikiem („Y” i „U”). Sterownik podaje na te przewody krótkie impulsy, a następnie po każdym z nich bada jak to działanie wpłynęło na instalację. Jeśli jest konieczna zmiana podaje kolejny impuls. Jeśli natomiast zmiana nie jest konieczna sterownik nie podaje napięcia na żaden z przewodów. Impulsy te mogą być w jednym z zakresów do wyboru: 0...10 V, 2...10 V, 0...20 mA, 4...20 mA.
Takie siłowniki są stosowane w układach mieszania, gdzie bardzo ważna jest stabilizacja temperatury czynnika zmieszanego, np. w instalacjach chłodniczych, klimatyzacyjnych, rzadziej w grzewczych.
Czy siłowniki AFRISO ARM pasują na obrotowe zawory mieszające innych producentów?
Siłowniki ARM są dostarczane standardowo z dwoma zestawami montażowymi:
- w kolorze szarym do zaworów: ARV AFRISO, ESBE (typ MG, G, F), Seltron, Somatherm, Hora, WIP, PAW, LK, BARBERI, BRV, IMIT, IVAR, HOVAL, OLYMP
- w kolorze czarnym do zaworów: ESBE (typ VRG), Danfoss (typ HRB).
