Zawór czterodrożny mieszający 2 cale DN 50 - Afriso ARV 487 PROCLICK

Produkty > Instalacja CO > zawory kulowe, mieszające, różnicowe
main main
Kod: 7455
Producent: AFRISO
Kod producenta: 2001230074555
main
Waga: 3.5kg
Cena brutto: 709,90 zł
Cena netto: 577,15 zł

OPIS PRODUKTU

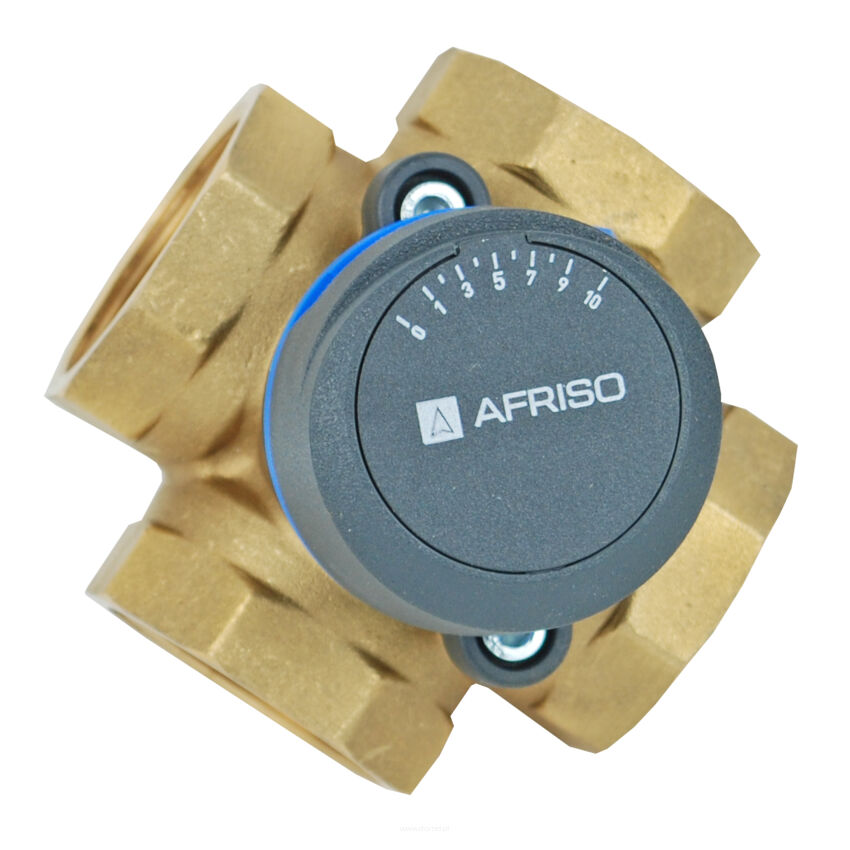

ARV 487 - 4-drogowy obrotowy zawór mieszający wykonany z mosiądzu. Wyposażony w pokrętło do regulacji ręcznej.
Zawory 4-drogowe ARV stosowane są jako zawory mieszające z jednoczesnym podniesieniem temperatury powrotu z instalacji przy kotłach na paliwo stałe. Czytelna skala znajdująca się na pokrywce pokrętła umożliwia precyzyjne określenie stopnia otwarcia zaworu. Pogrubiony fragment obwodu pokrętła odzwierciedla położenie zwieradła wewnątrz zaworu. Każdy zawór dostarczany jest z dwoma pokrywkami ze skalą: jedną z podziałką "od 0 do 10", drugą z podziałką "od 10 do 0". Ułatwia to nastawę i odczyt stopnia otwarcia zaworu w różnych pozycjach montażowych. Zawory ARV współpracują z siłownikami ARM o kącie obrotu 90°, co umożliwia automatyzację ich pracy. Mogą być stosowane w instalacjach z czystą wodą lub wodą zawierającą maksymalnie 50% glikolu.

- DN: 50
- Kvs: 40 m3/h
- przyłącze: 1'' GW
- maksymalna temperatura: 110°C
- maksymalne ciśnienie: 10 bar
- materiał korpusu: mosiądz

Jaka jest różnica pomiędzy 3-drogowym oraz 4-drogowym zaworem mieszającym?
Zawory 3-drogowe działają na zasadzie mieszania strumienia wody o wysokiej temperaturze z wodą o niższej temperaturze. Uzyskujemy dzięki temu wymaganą temperaturę w instalacji.

Zawory 4-drogowe posiadają funkcję podwójnego podmieszania strumieni o wysokiej temperaturze z wodą o niższej temperaturze. W wyniku czego otrzymujemy 2 strumienie wody zmieszanej: zasilający instalacje grzewczą oraz powracający do kotła. Skutkuje to podwyższeniem temperatury wody powracającej do kotła co zwiększa jego żywotność.

W którym miejscu, wykorzystując jakikolwiek zawór 3 lub 4-drogowy w funkcji mieszania należy zamontować pompę cyrkulacyjną?
W każdej instalacji wykorzystującej zawory 3-drogowe (np. ARV, ATM, ATV) lub 4-drogowe (ARV) w funkcji mieszania pompę cyrkulacyjną należy zamontować za wyjściem zaworu, tak aby mogła zaciągać zmieszaną wodę z zaworu. Każde inne umiejscowienie pompy może skutkować niepoprawnym działaniem zaworu!

OPIS PRODUKTU

ARV 487 - 4-drogowy obrotowy zawór mieszający wykonany z mosiądzu. Wyposażony w pokrętło do regulacji ręcznej.
Zawory 4-drogowe ARV stosowane są jako zawory mieszające z jednoczesnym podniesieniem temperatury powrotu z instalacji przy kotłach na paliwo stałe. Czytelna skala znajdująca się na pokrywce pokrętła umożliwia precyzyjne określenie stopnia otwarcia zaworu. Pogrubiony fragment obwodu pokrętła odzwierciedla położenie zwieradła wewnątrz zaworu. Każdy zawór dostarczany jest z dwoma pokrywkami ze skalą: jedną z podziałką "od 0 do 10", drugą z podziałką "od 10 do 0". Ułatwia to nastawę i odczyt stopnia otwarcia zaworu w różnych pozycjach montażowych. Zawory ARV współpracują z siłownikami ARM o kącie obrotu 90°, co umożliwia automatyzację ich pracy. Mogą być stosowane w instalacjach z czystą wodą lub wodą zawierającą maksymalnie 50% glikolu.

- DN: 50
- Kvs: 40 m3/h
- przyłącze: 1'' GW
- maksymalna temperatura: 110°C
- maksymalne ciśnienie: 10 bar
- materiał korpusu: mosiądz

Jaka jest różnica pomiędzy 3-drogowym oraz 4-drogowym zaworem mieszającym?
Zawory 3-drogowe działają na zasadzie mieszania strumienia wody o wysokiej temperaturze z wodą o niższej temperaturze. Uzyskujemy dzięki temu wymaganą temperaturę w instalacji.

Zawory 4-drogowe posiadają funkcję podwójnego podmieszania strumieni o wysokiej temperaturze z wodą o niższej temperaturze. W wyniku czego otrzymujemy 2 strumienie wody zmieszanej: zasilający instalacje grzewczą oraz powracający do kotła. Skutkuje to podwyższeniem temperatury wody powracającej do kotła co zwiększa jego żywotność.

W którym miejscu, wykorzystując jakikolwiek zawór 3 lub 4-drogowy w funkcji mieszania należy zamontować pompę cyrkulacyjną?
W każdej instalacji wykorzystującej zawory 3-drogowe (np. ARV, ATM, ATV) lub 4-drogowe (ARV) w funkcji mieszania pompę cyrkulacyjną należy zamontować za wyjściem zaworu, tak aby mogła zaciągać zmieszaną wodę z zaworu. Każde inne umiejscowienie pompy może skutkować niepoprawnym działaniem zaworu!
