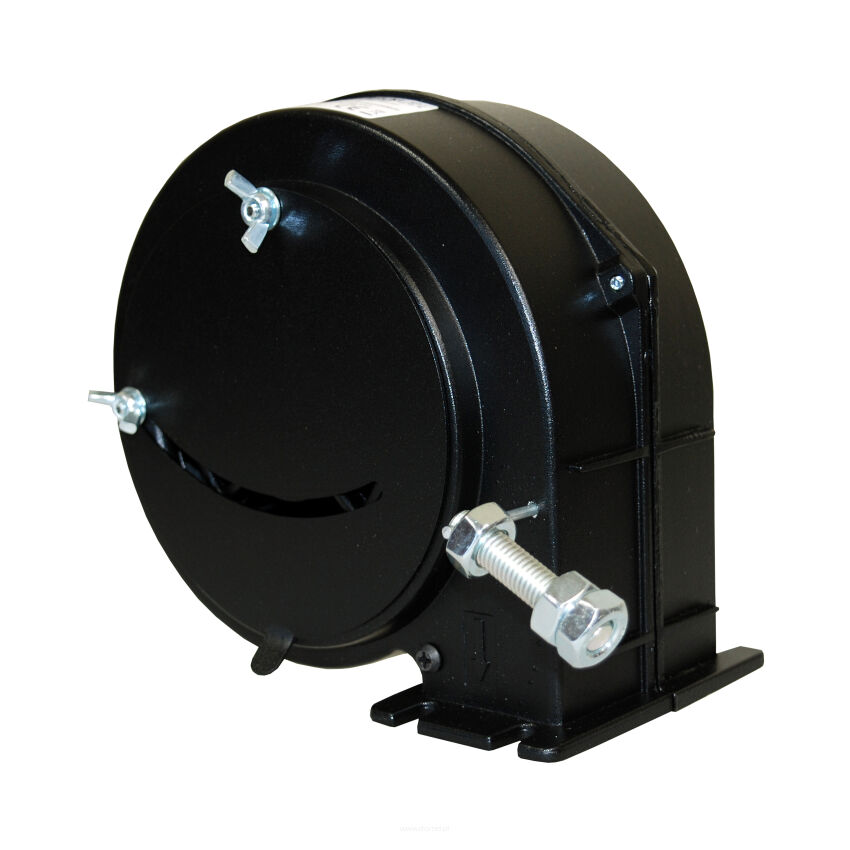

Dmuchawa do kotła, wentylator DM 80 malowana obudowa, przesłona O, klapka

SYMBOL ZŁOŻENIOWY: DM 80-M1-PO1-K1-H0-PW20-PP4-2UF


PARAMETRY TECHNICZNE
Wydajność max: 320 m³/h
Sprężanie max: 300 Pa
Kondensator: 2,5 uF / 450 V
Zasilanie: 230 V / 50 Hz
Liczba prędkości: 1
Rodzaj pracy: ciągły
Klasa szczelności: IP44
Głośność: 62 dBA
Temperatura otoczenia: od -15 do 45 ^OC
Prędkość obrotowa: 2390 obr./min
Kołnierz wylotowy: 104 x 65 mm
Otwór wylotowy: 69 x 45 mm

PRZEZNACZENIE
Wentylator przeznaczony jest do nadmuchu czystego powietrza do palenisk kotłów centralnego ogrzewania. Znajduje również zastosowanie w wentylacji ogólnej pomieszczeń oraz urządzeń technologicznych. Podstawowe zastosowanie - kotły węglowe, kotły z podajnikiem retortowym 15 - 50 kW. W zależności od budowy kotła, wielkości podajnika i sposobu wykonania przez poszczególnych producentów dmuchawy te mogą znaleźć także zastosowanie w kotłach większej mocy.

BUDOWA WENTYLATORA
Dmuchawa składa się z dwóch elementów obudowy aluminiowej. W obudowie zamontowany jest silnik z zewnętrznym wirnikiem wykonanym ze stali cynkowanej. Otwór wlotowy wentylatora przesłonięty jest siatką metalową zabezpieczając tym samym wirnik przed dostaniem się do niego elementów mogących go uszkodzić. Otwór wylotowy zakończony jest kołnierzem z otworami służącymi do zamontowania dmuchawy. Wszystkie połączenia elektryczne umieszczono w puszce przyłączeniowej wykonanej z materiału izolacyjnego. Silnik dmuchawy przystosowany jest do płynnej regulacji prędkości obrotów ustawianych poprzez parametry sterownika. Zastosowano silnik niemieckiej firmy Ziehl-Abegg, który charakteryzuje wysoka jakość wykonania oraz trwałość elementów mechanicznych i elektrycznych. Silnik nie jest tanim chińskim zamiennikiem. Wentylator posiada deklarację zgodności CE - rok naniesienia 2014. Oświadczamy, że każda dmuchawa posiada Deklarację zgodności określającą zgodność z dyrektywami: niskonapięciową, kompatybilności elektromagnetycznej oraz polskimi normami.
